精密LEDリードフレーム金型インサート成形

精密LEDリードフレーム金型インサート成形とは？

インサート金型は、埋め込みコンポーネントまたはインサートを含むプラスチック製品の製造に使用されるプラスチック金型の一種です。この金型は、事前に作成されたインサート (通常は金属部品またはその他の材料) を金型に配置し、続いてプラスチック射出成形を行うことによって機能します。これにより、プラスチックとインサートが単一の結合した部品に融合されます。インサート金型は、強度、導電性、熱安定性、その他の特殊な特性の向上が必要なプラスチック製品の製造に広く使用されています。

インサート金型の主な特徴と構成要素

1.モールドベース：耐久性と精度を確保するために高強度金属で作られた金型の本体。

2.インサート固定システム: インサートを金型内に正確に位置決めして固定し、射出プロセス中にインサートが動かないようにするために使用されます。

3.キャビティ: インサートとともに最終製品形状を形成する金型の内部キャビティ。

4.射出システム: 溶融プラスチックを金型キャビティに射出するために使用される射出ポート、ランナー、ゲートが含まれます。

5.冷却システム: プラスチックの急速な冷却と固化を保証し、インサートとしっかりと結合します。

6.エジェクションシステム：成形後の完成品を金型から取り出すために使用されます。

インサート金型のメリット

●製品性能の向上：インサートによりプラスチック製品の強度、耐摩耗性、導電性などの特性が向上します。

●製品品質の向上：インサートとプラスチックの一体成型により、その後の組立工程を削減します。

●設計の柔軟性：インサートはさまざまな機能要件を満たすために、さまざまな形状と材料で設計できます。

インサート金型の課題

●複雑な設計:プラスチック部品との良好な一体化を確保するには、インサートの形状と位置を正確に設計する必要があります。

●製造難易度が高い：金型、インサートの製作ともに高い精度が要求され、コストが上昇します。

●厳格な製造プロセス管理：製品の品質を確保するには、射出プロセスパラメータの正確な管理が必要です。

全体として、インサート金型は、高強度、特殊な機能、または複雑な構造が必要なプラスチック製品の製造において重要な役割を果たします。エレクトロニクス、自動車、医療機器、家電などの分野で広く使用されています。

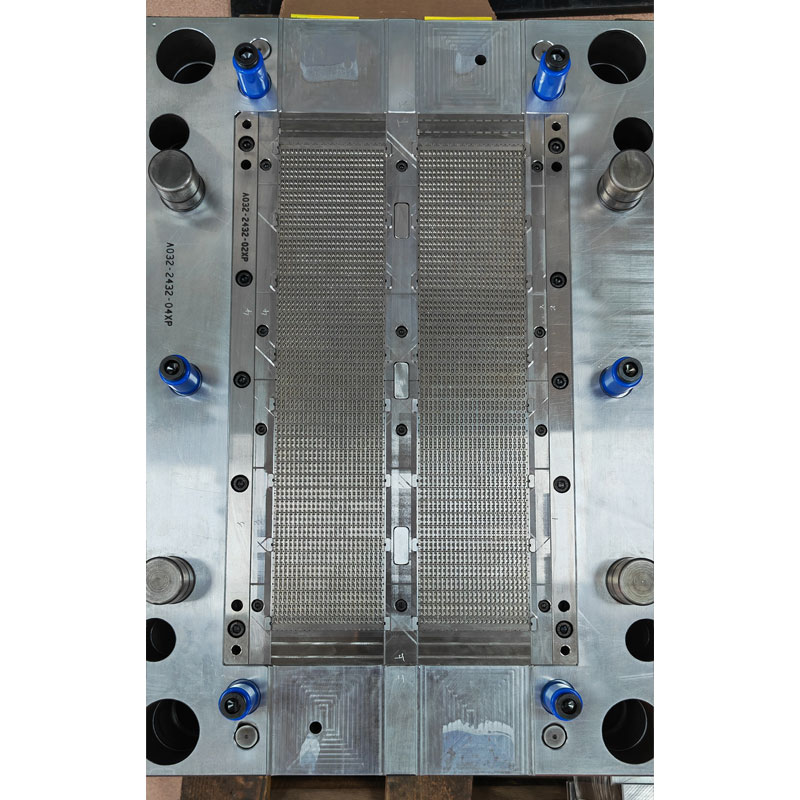

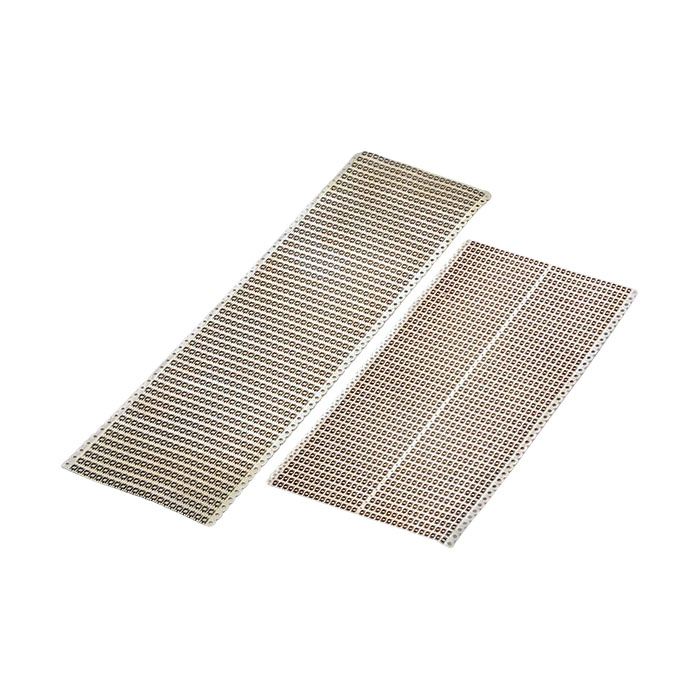

LEDフレーム用プラスチック金型用インサート金型の特長

当社の LED フレーム プラスチック金型用のインサート金型は、キャビティ数が多いことが特徴であり (一部のデザインではキャビティ数が 6000 を超えます)、射出と冷却に非常に高い基準と複雑な構造が必要です。高度な技術と豊富な経験、そして高精度の設備が不可欠です。この分野で 10 年以上の専門知識を持つ当社は、お客様の理想的なパートナーとして、お客様のニーズに最適なソリューションを提供する準備ができています。
