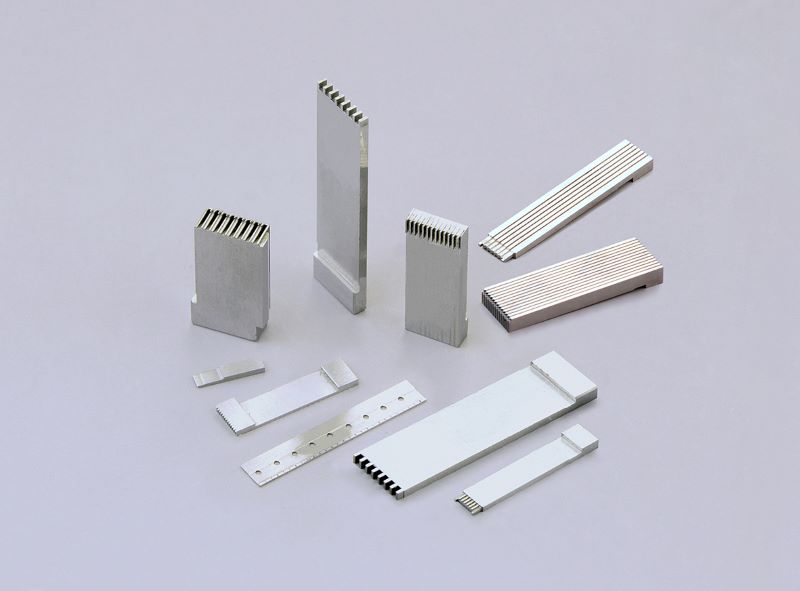

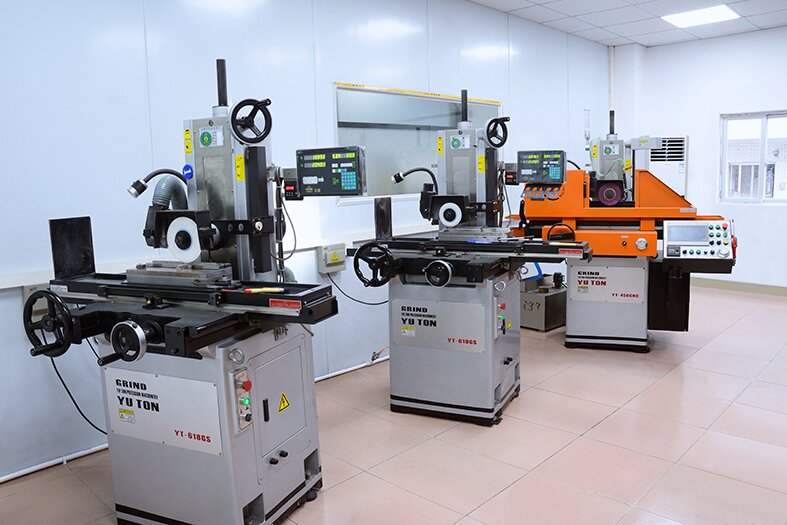

で精密金型製造、粉砕機の精度は、最終的な部品品質にとって重要です。 XP金型のコンポーネントの場合、わずかな偏差でさえ寸法エラー、表面欠陥、および金型性能の低下を引き起こす可能性があります。
ワークテーブル線形動作エラーは機械加工ジオメトリに影響します。verticalエラーは、直径の変動とジェネラトリックスストレートの問題を引き起こします。XP型タイトなアセンブリクリアランスが必要なシャフトとスリーブコンポーネント。
プロセスシステムの異常は直接影響します加工精度非合理的な技術スキーム、熱干渉、または運用上のエラーは、不正確さの機械加行につながる可能性があります。特にXP金型の薄壁部分では、残留応力誘発変形は重要な寸法制御に大きく影響します。
ヘッドストックスピンドルの回転エラーはワークピースのジオメトリに直接影響します。radialランアウトは丸みエラーを引き起こしますが、軸方向の動きは寸法偏差につながり、XP型のアセンブリ精度に影響を与えますコンポーネント.
を含む複数の熱源研削熱、摩擦熱、環境温度の変動により、不均一な熱膨張が発生します。この変形は、XP金型部品のミクロンレベルの寸法制御に挑戦し、一貫したバッチ偏差を引き起こす可能性があります。
コア回転コンポーネントとして、粉砕ホイールスピンドルのラジアルランアウトと軸方向の動きは0.005mm以内に制御する必要があります。不十分な精度は、傷や波紋などの表面欠陥を引き起こし、XP金型の厳格な表面品質要件を満たすことができません。
これらの重要な要因を包括的に制御することにより、XP金型はそのことを保証します精密コンポーネント優れた次元の安定性と表面の品質を維持し、要求の厳しい産業要件を満たします。
